Bluetooth-Connector S-BC

Mess- und Anzeigegeräte – Energy Monitor App

Energy Monitor via Bluetooth®

Der VOTRONIC Energy Monitor besteht aus einem speziellen Kommunikationsmodul (Bluetooth® Connector S-BC), das in Verbindung mit einem VOTRONIC Solar- Laderegler (ab 2013) mit LCD-Solar Computer S und/oder dem LCD-Batterie Computer S bzw. VPC Jupiter mit Smart Shunt die Werte, die am entsprechenden Display angezeigt werden zusätzlich an ein mobiles Endgerät per Bluetooth® übermittelt. Die erforderliche App für Android oder iOS steht kostenlos im Google Play Store bzw. iOS App Store zur Verfügung

Home
/
Bluetooth-Connector S-BC

produkt-merkmale

Kompatibel zu LCD-Batterie Computer S und VPC Jupiter
Kompatibel zu VOTRONIC Solar-Laderegler (SR und MPP) ab 2013 mit LCD-Solar Computer S
Solar- und Batterie-Informationen über ein gemeinsames Kommunikationsmodul (Dual-Mode)
Einfache Installation (Plug & Play)
Jederzeit nachrüstbar
Kompakte Bauform und minimaler Stromverbrauch
Verbindung via Bluetooth® 4.0 (2,4 GHz)
Reichweite bis 50 m im Freien
Kostenlose App (Android und iOS)
Ausgabe als CSV-Datei für eigene Analysezwecke

für Android ab 5.0

im Apple App Store ab iOS 10
iPhone (ab 5) oder iPad (ab 3. Generation)

Der Anschluss des Bluetooth® Connector S-BC ist denkbar einfach. Er wird einfach mittels des im Lieferumfang enthaltenen Modularkabels zwischen den VOTRONIC Solar-Laderegler und den LCD-Solar Computer S oder zwischen den Smart-Shunt und den LCD-Batterie Computer S bzw. VPC Jupiter gesteckt.

Das Gerät verfügt dabei über zwei Ein- und zwei Ausgänge, so dass an einen Bluetooth® Connector S-BC:

für Solardaten
ein Solarregler (evtl. über den Solar-Data-Extender auch mehrere) mit optional dem LCD-Solar Computer S
für Batteriedaten
ein Smart-Shunt mit LCD-Batterie Computer S bzw. VPC Jupiter

gemeinsam angeschlossen werden können.

Auf diese Weise können die gesamten Informationen der Bordbatterie, wie Spannung, Lade- bzw. Entladeströme und die Restkapazität, als auch alle Daten der Solar-Anlage komfortabel über das Handy oder Tablet abgelesen werden. Zusätzlich werden die wichtigsten Daten protokolliert, graphisch aufbereitet und sind für einen längeren Zeitraum gespeichert. Selbst die Ausgabe als CSV-Datei für eigene Analysezwecke ist möglich. Natürlich kann der Bluetooth® Connector S-BC auch jederzeit nachträglich installiert werden..

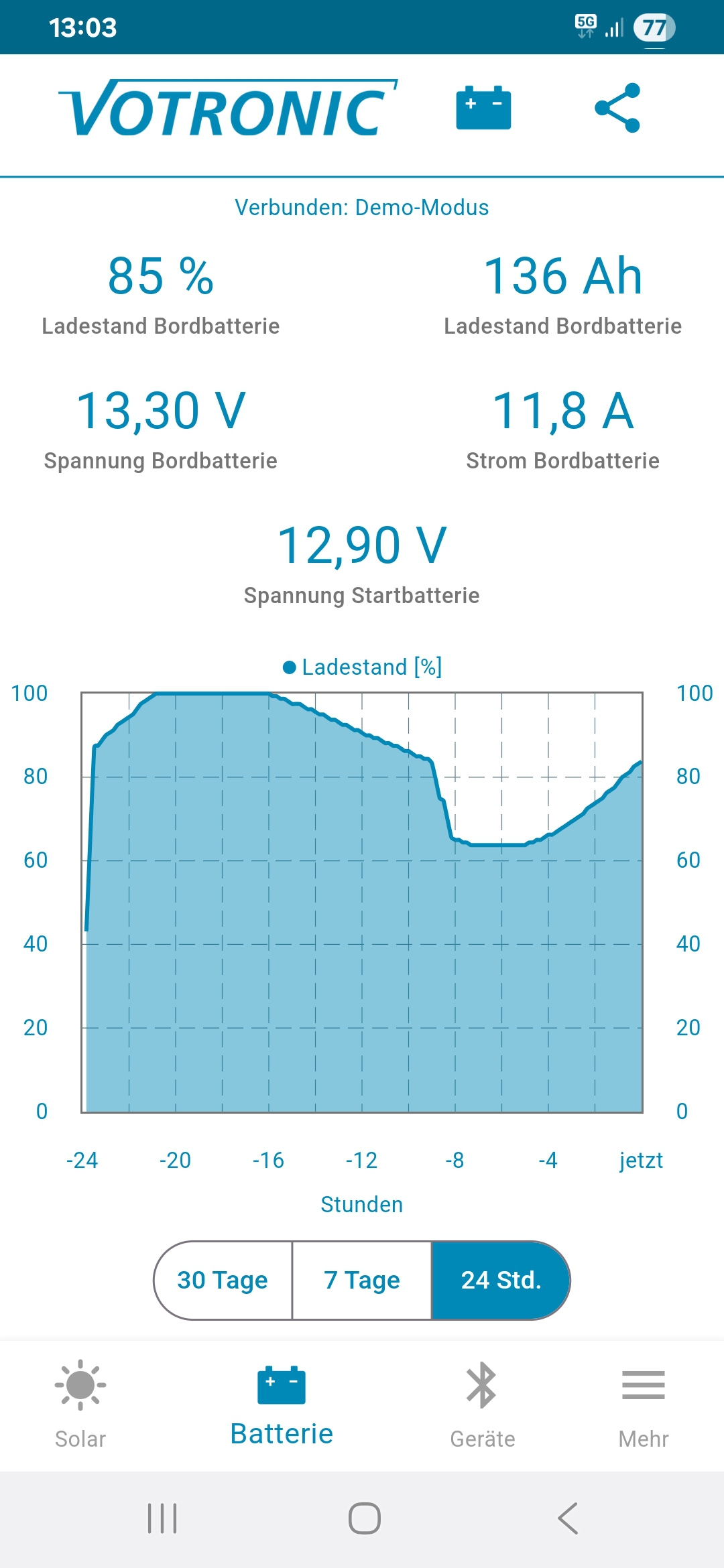

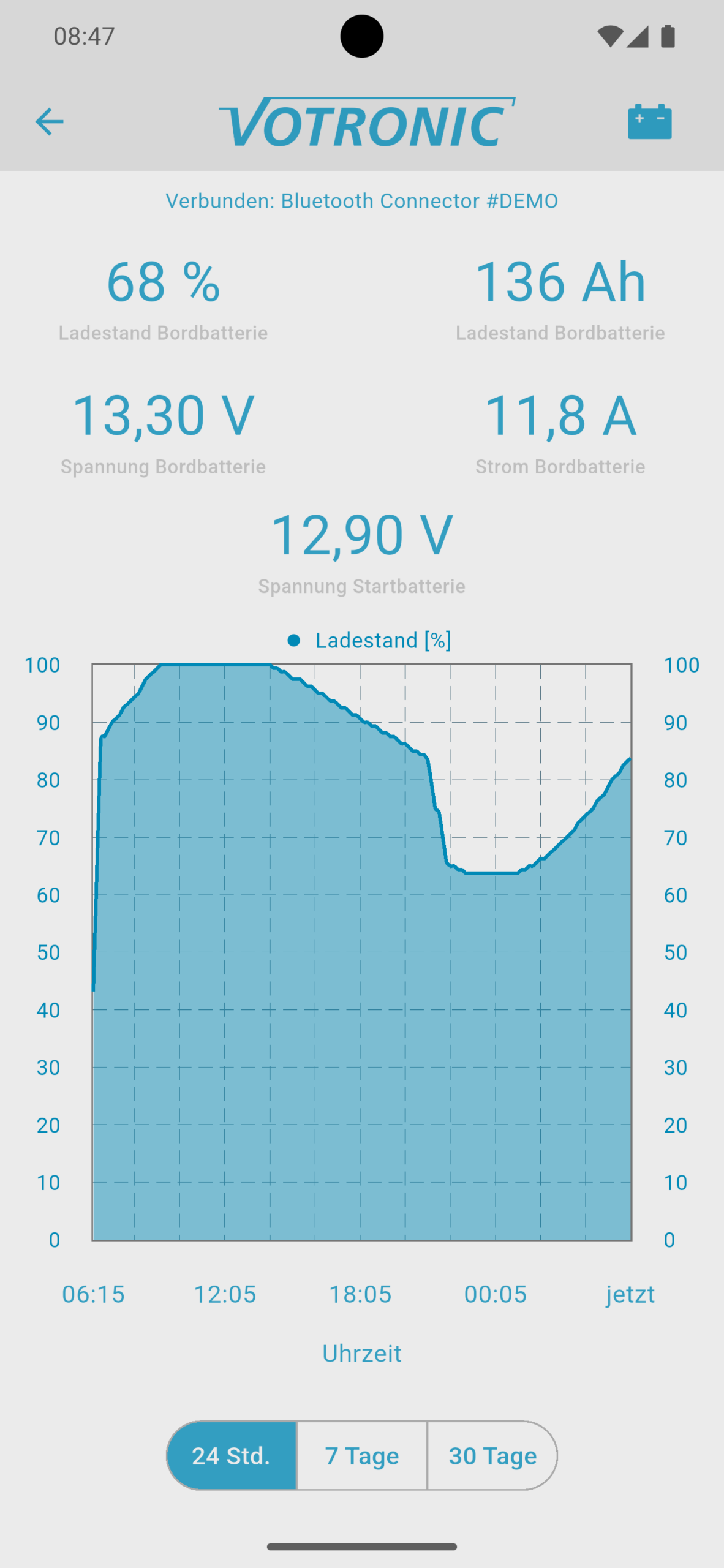

Batterie 24 Std.

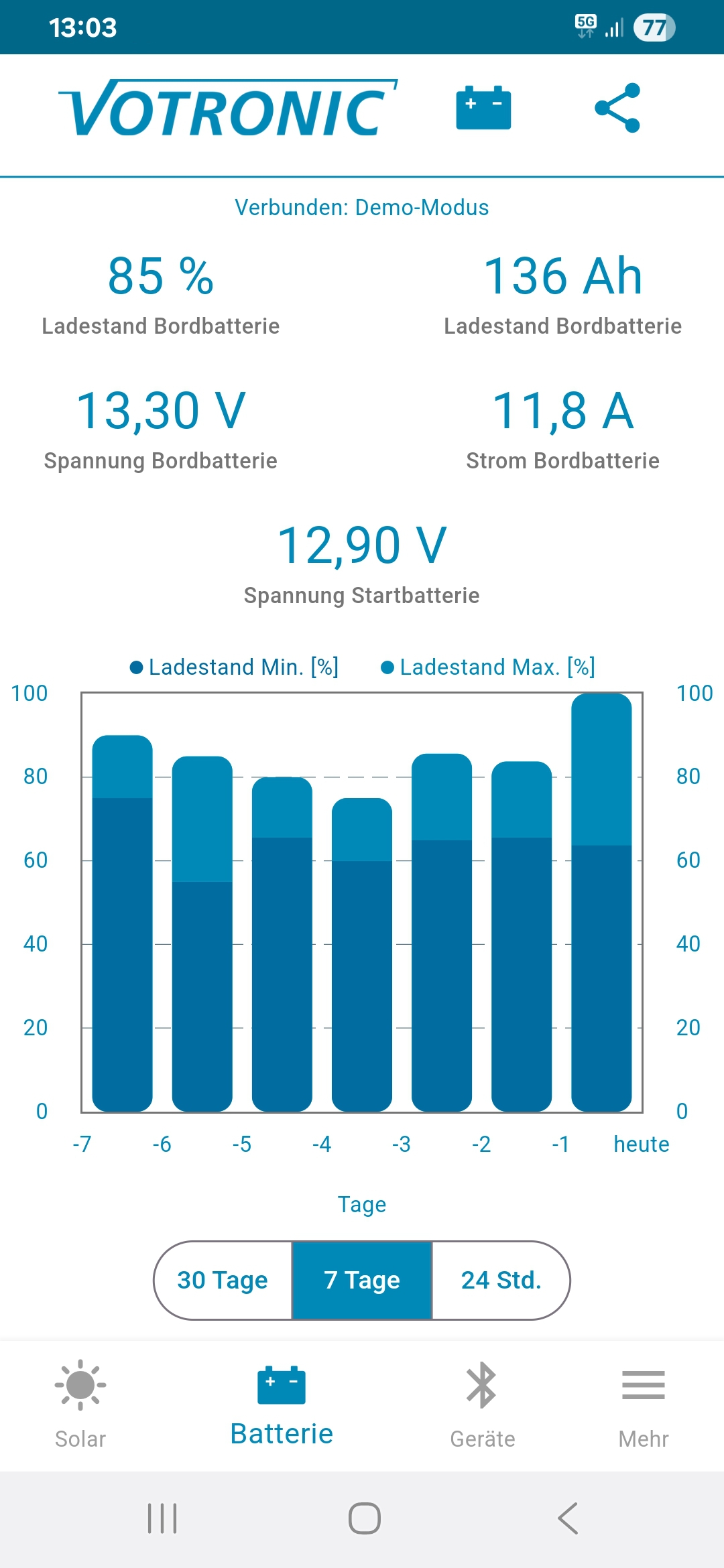

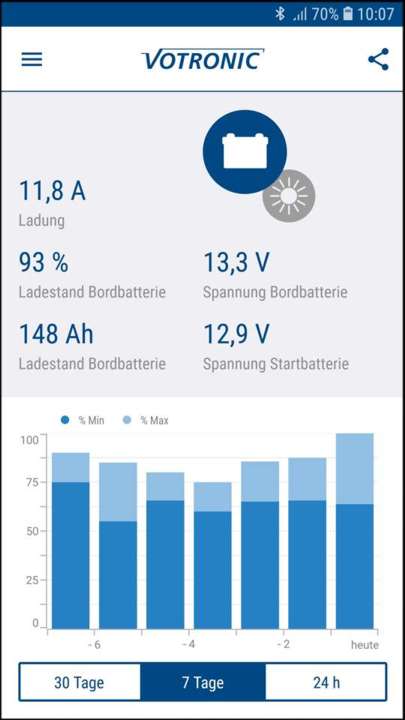

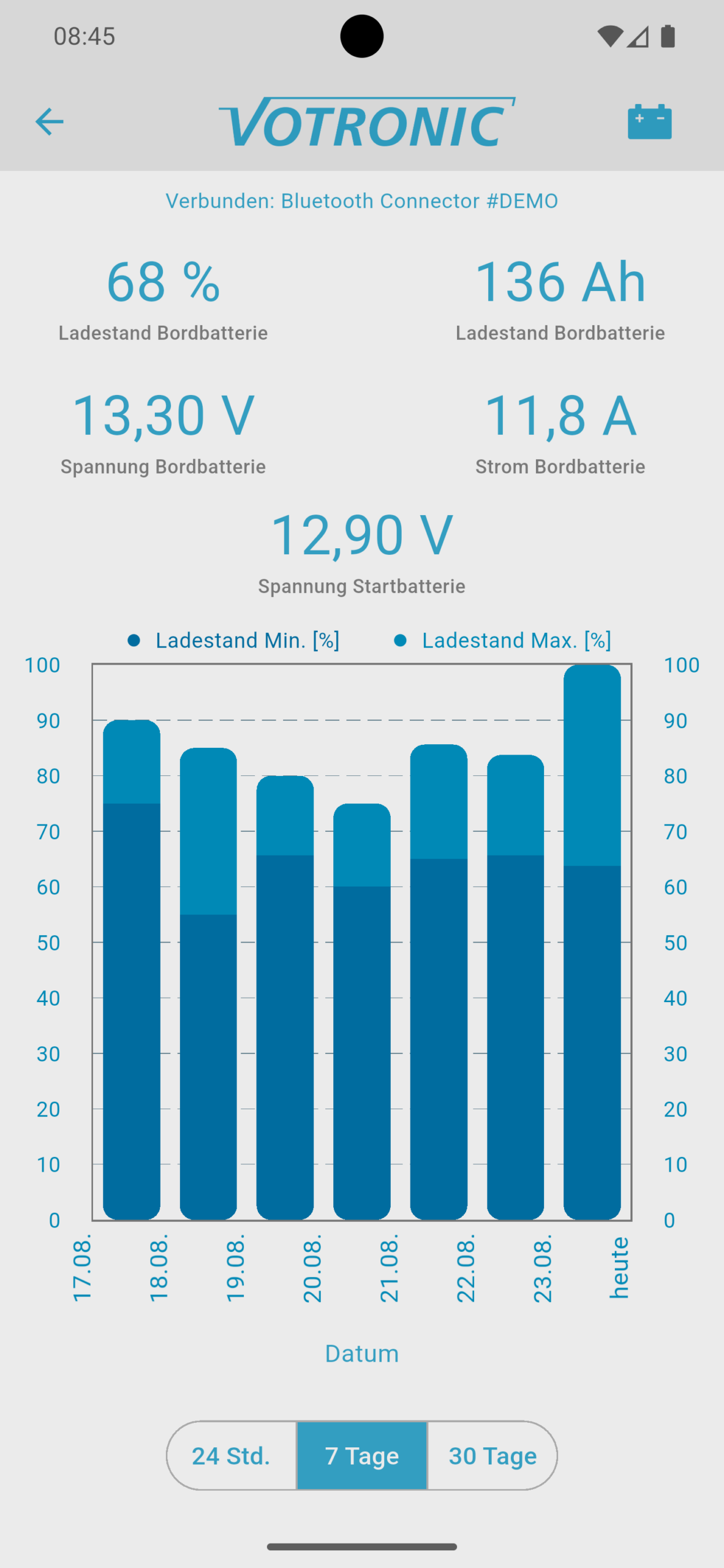

Batterie 7 Tage

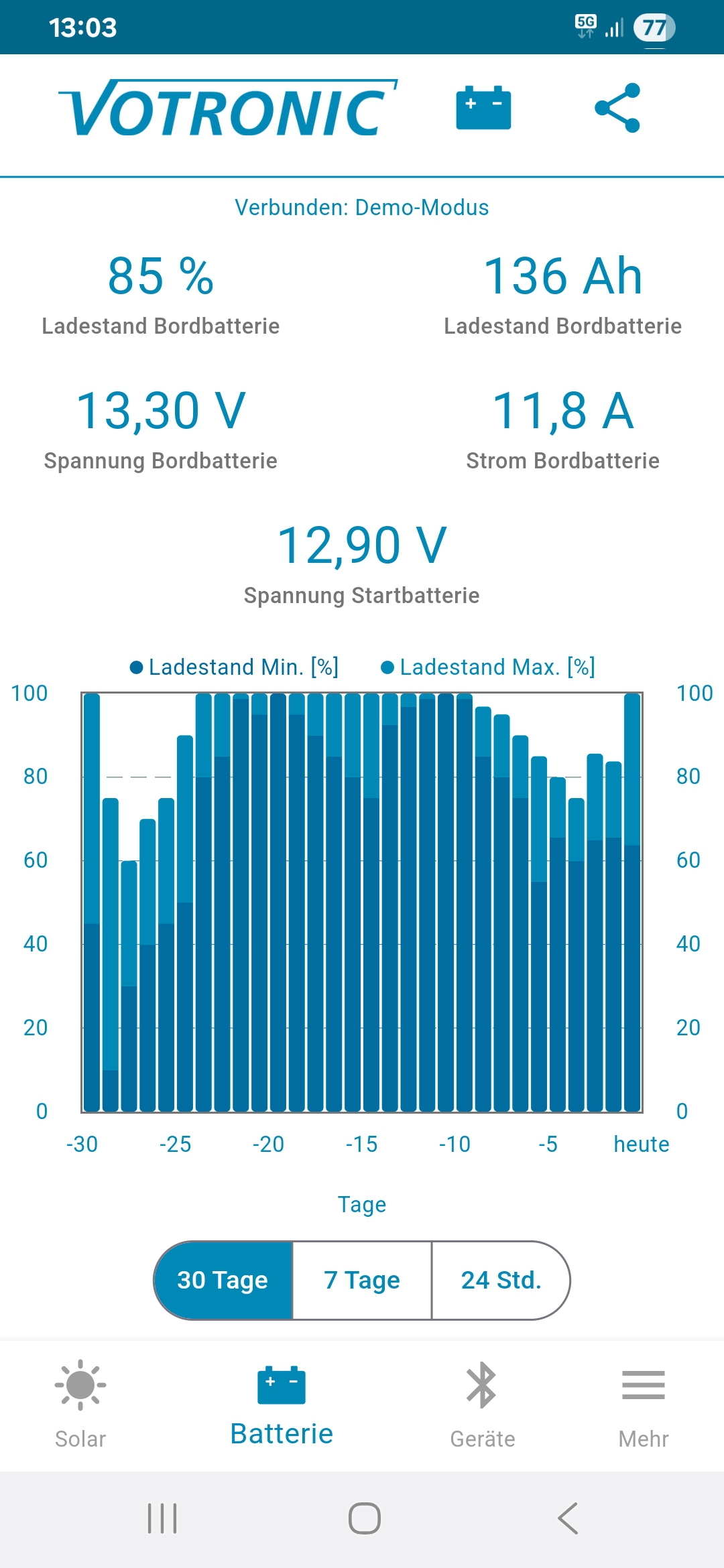

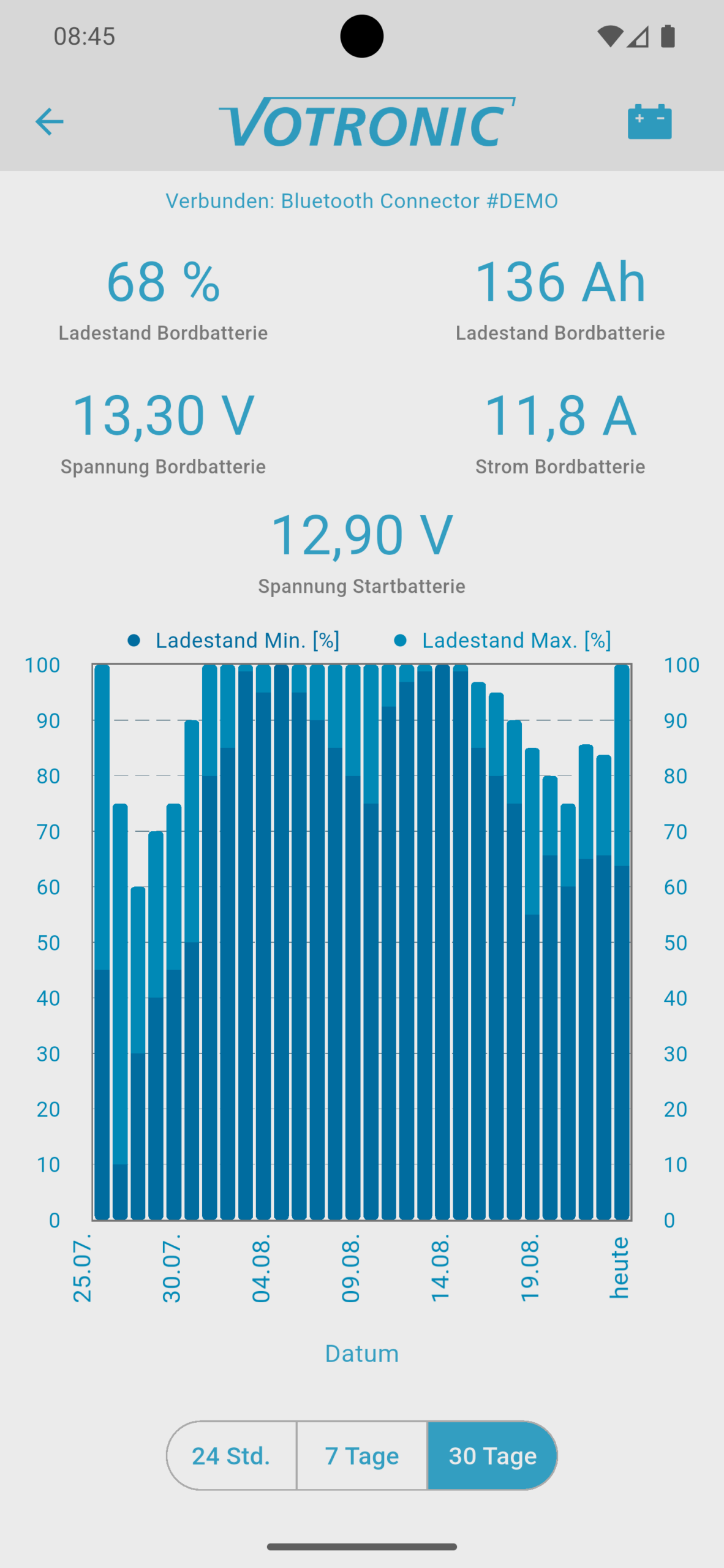

Batterie 30 Tage

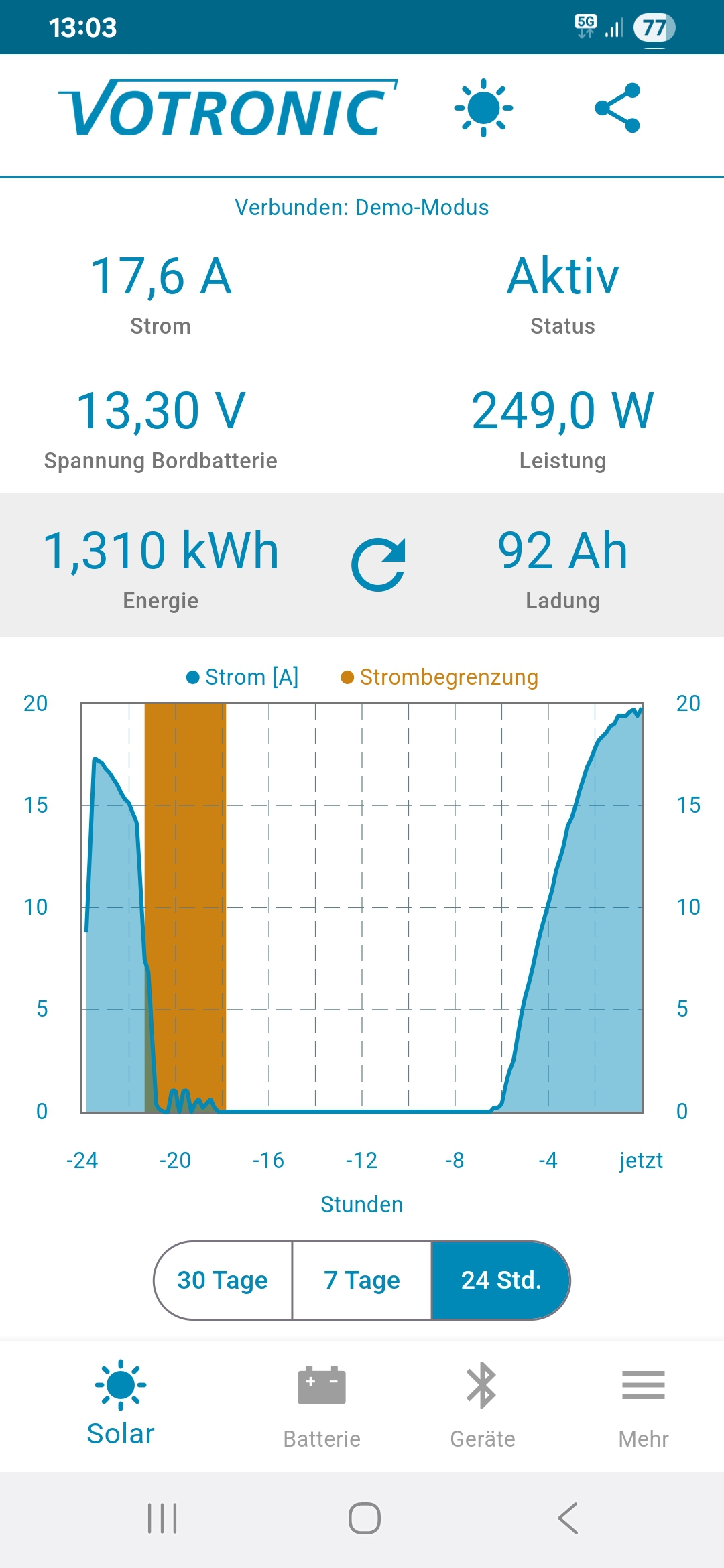

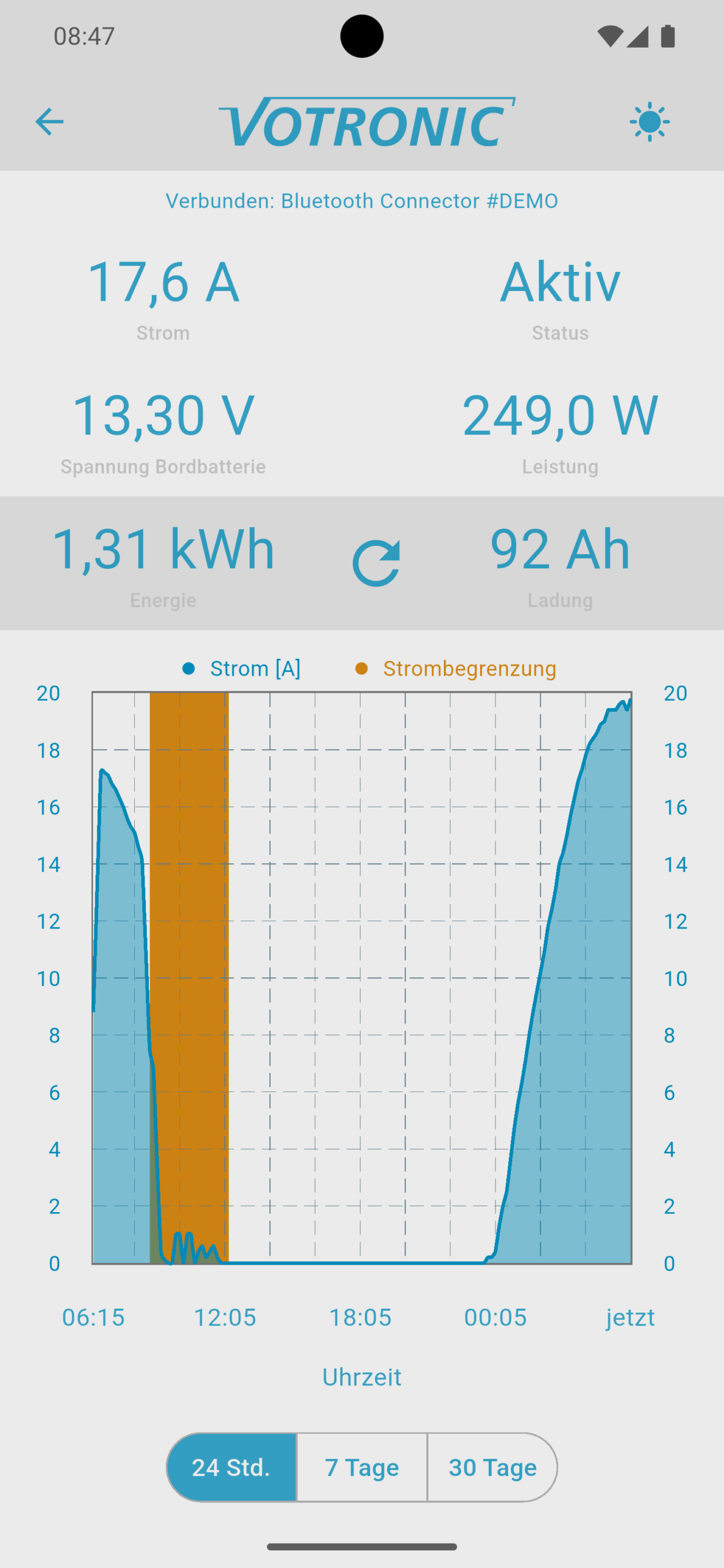

Solar 24 Std.

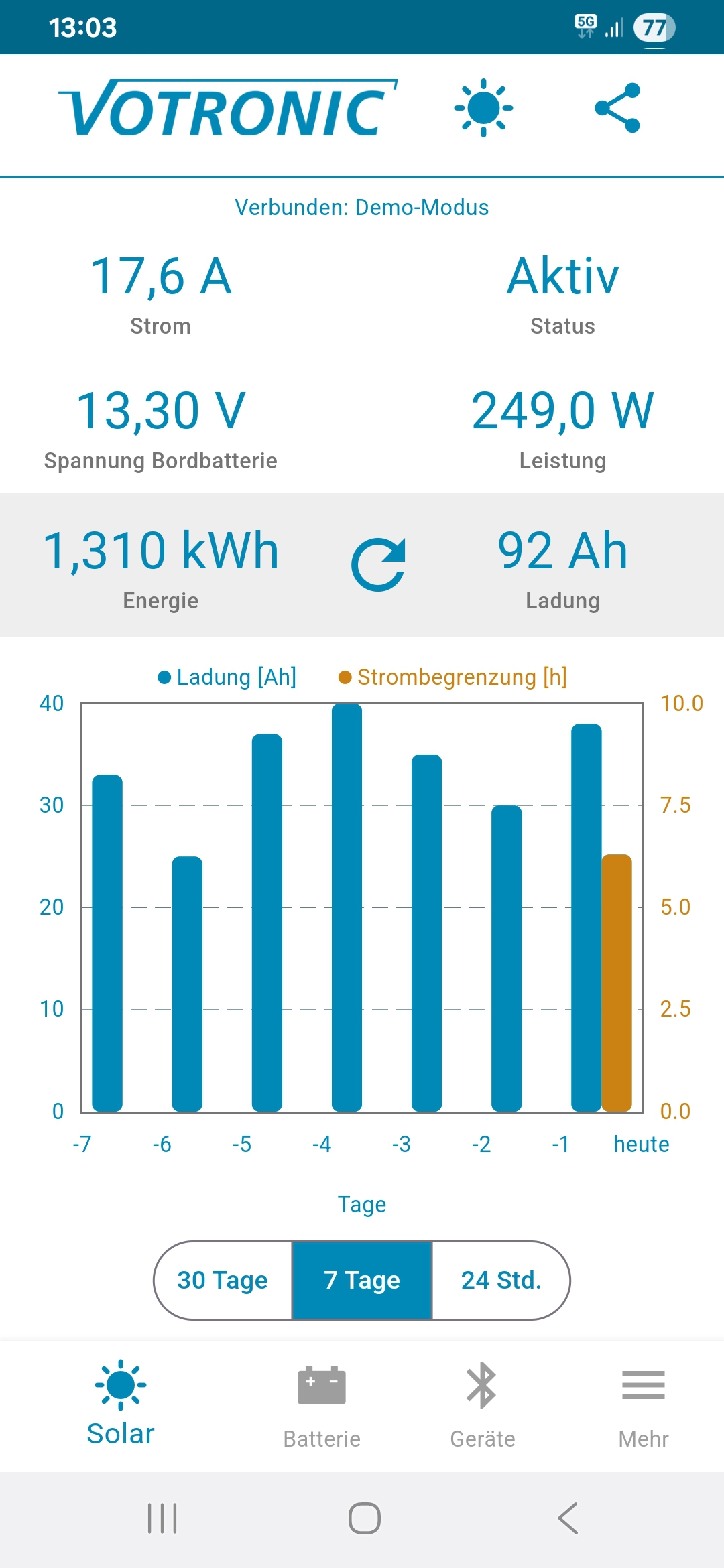

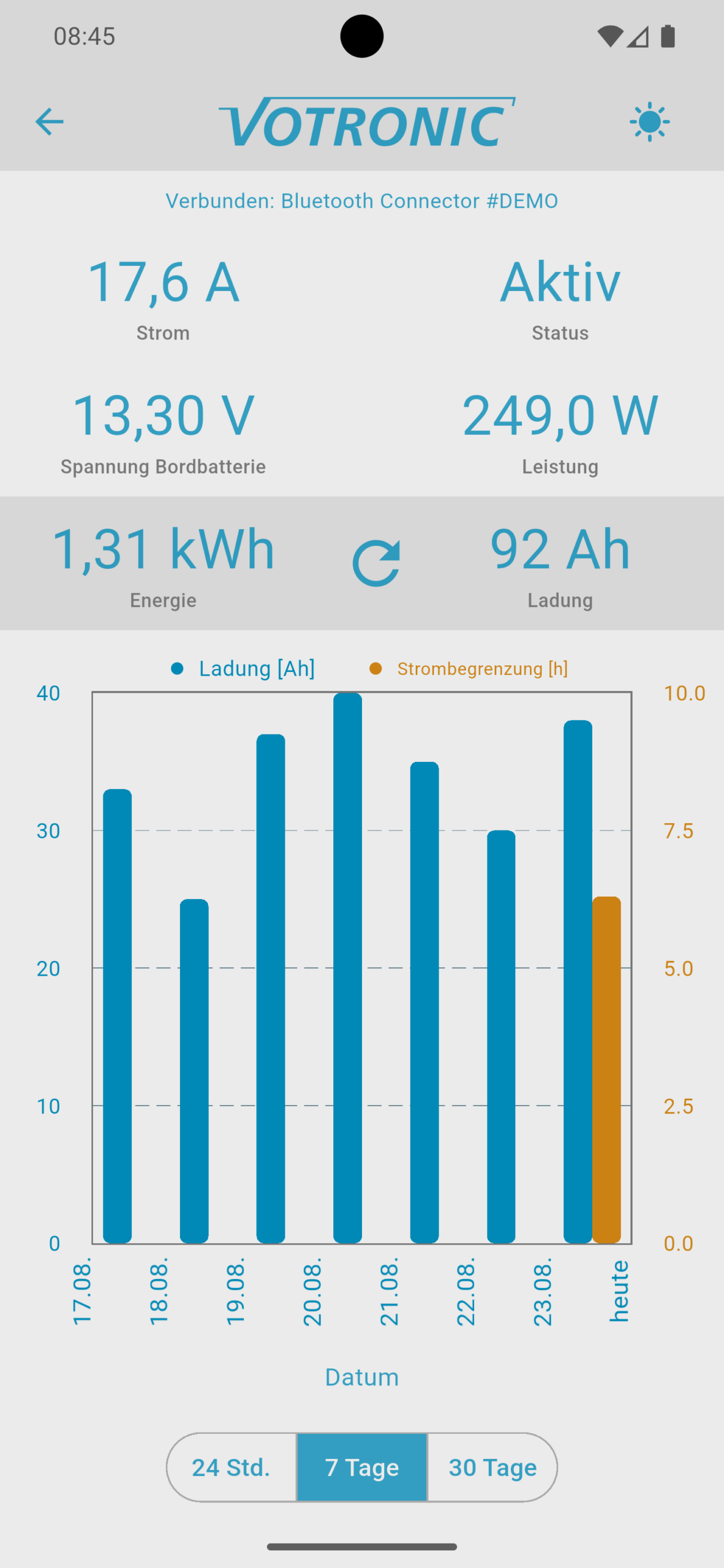

Solar 7 Tage

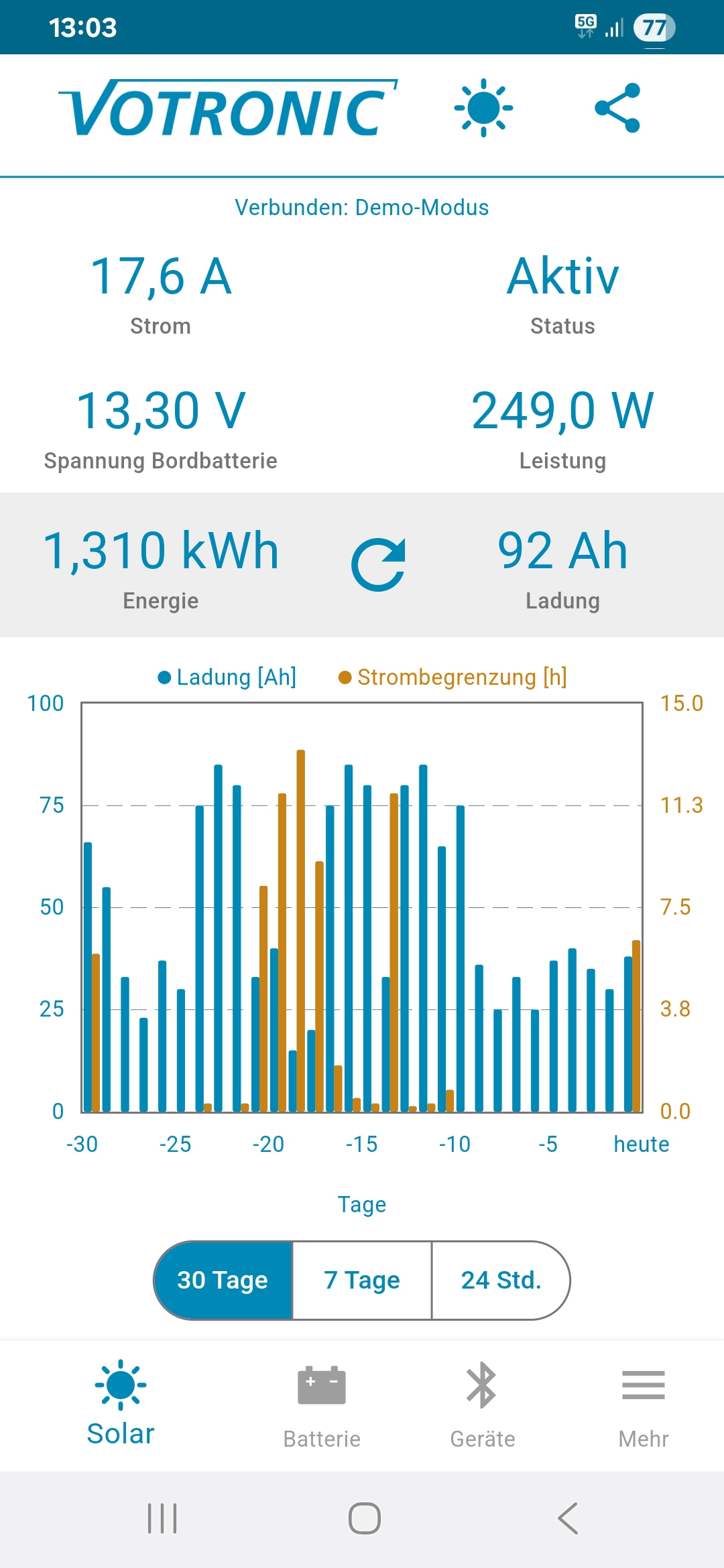

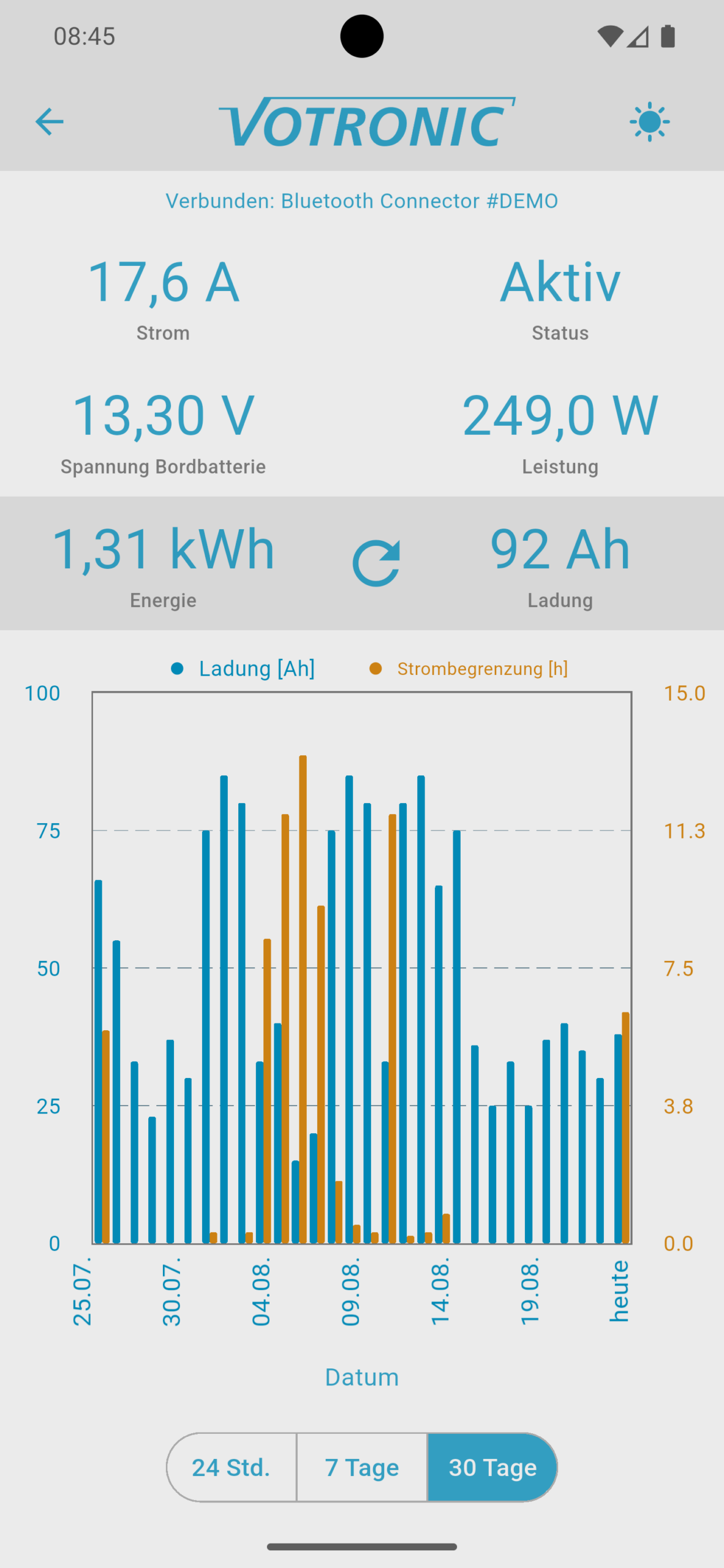

Solar 30 Tage

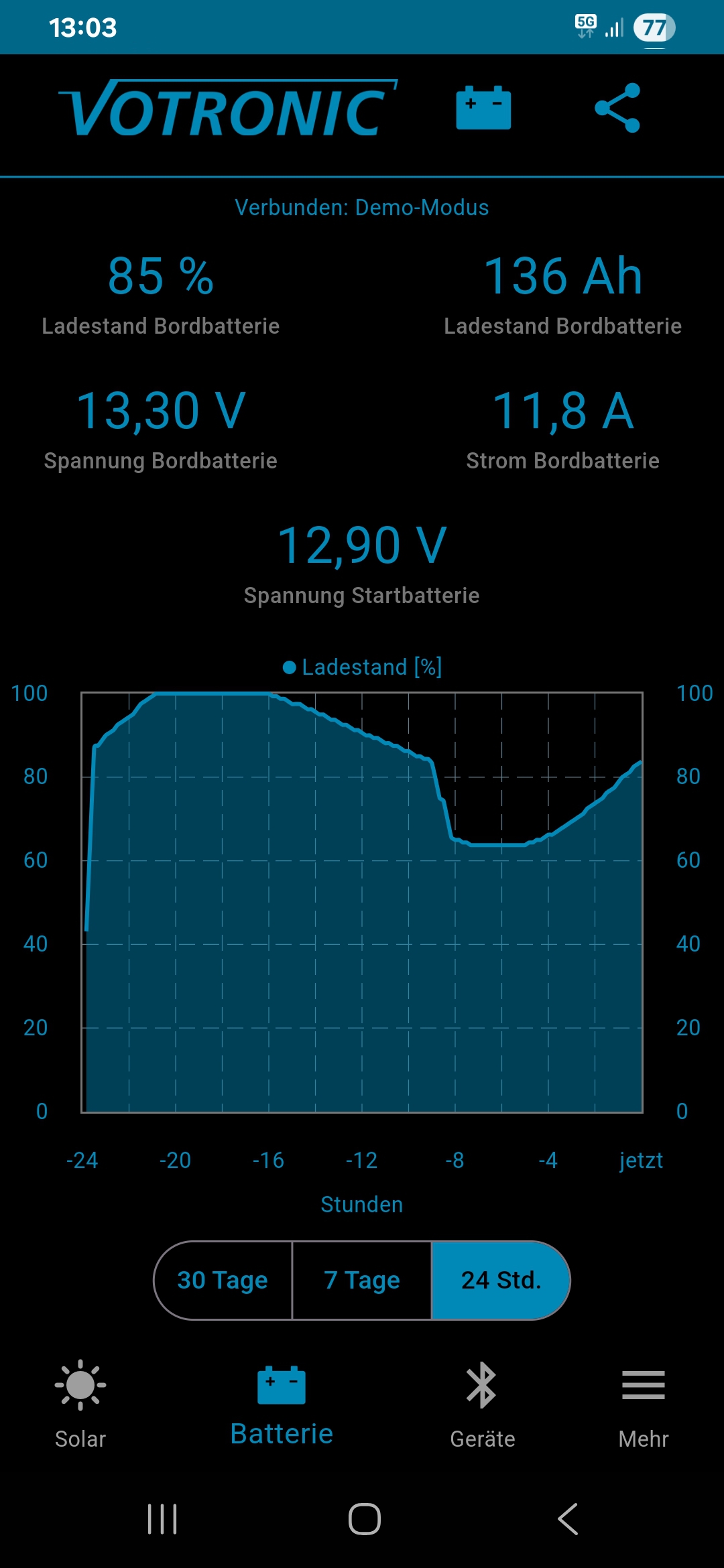

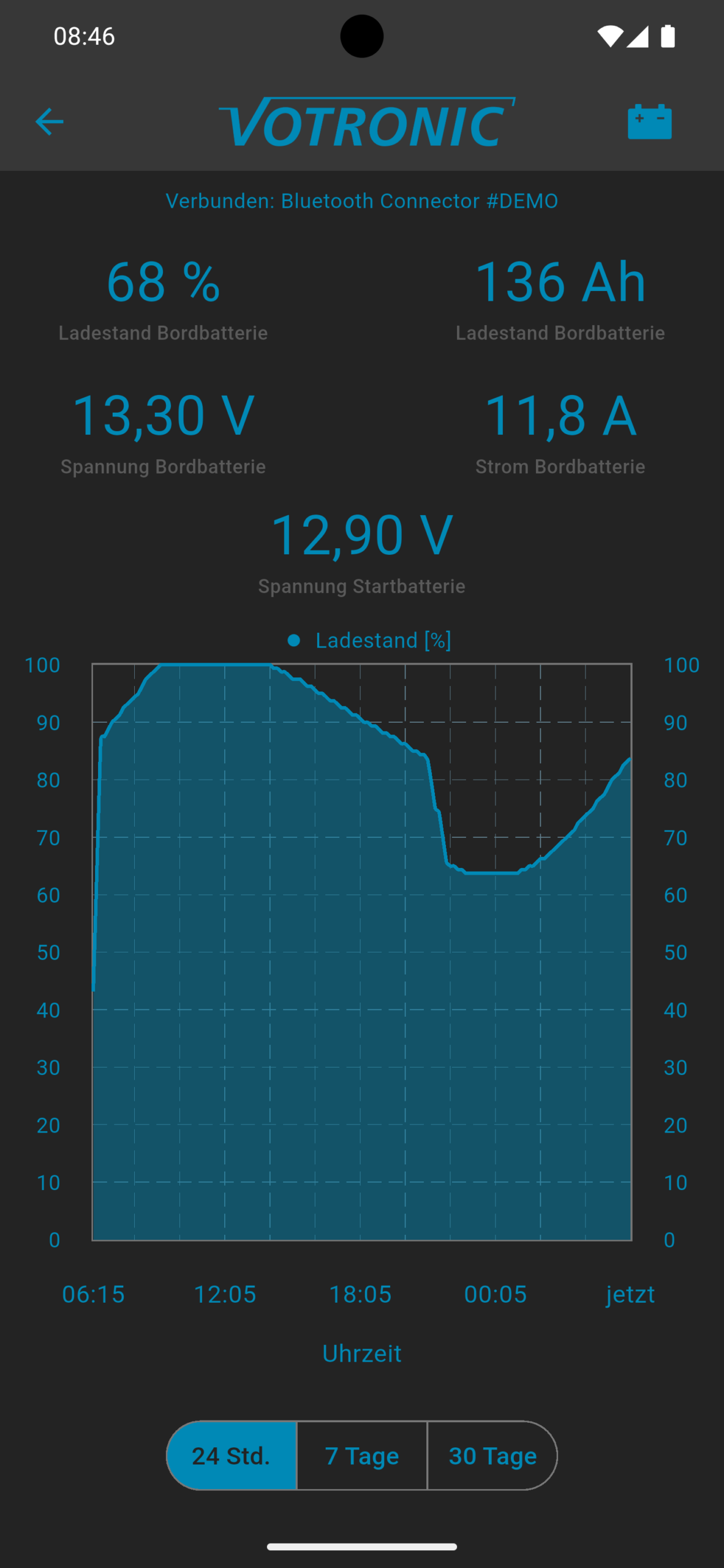

Batterie 24 Std.
(Dark-Mode)

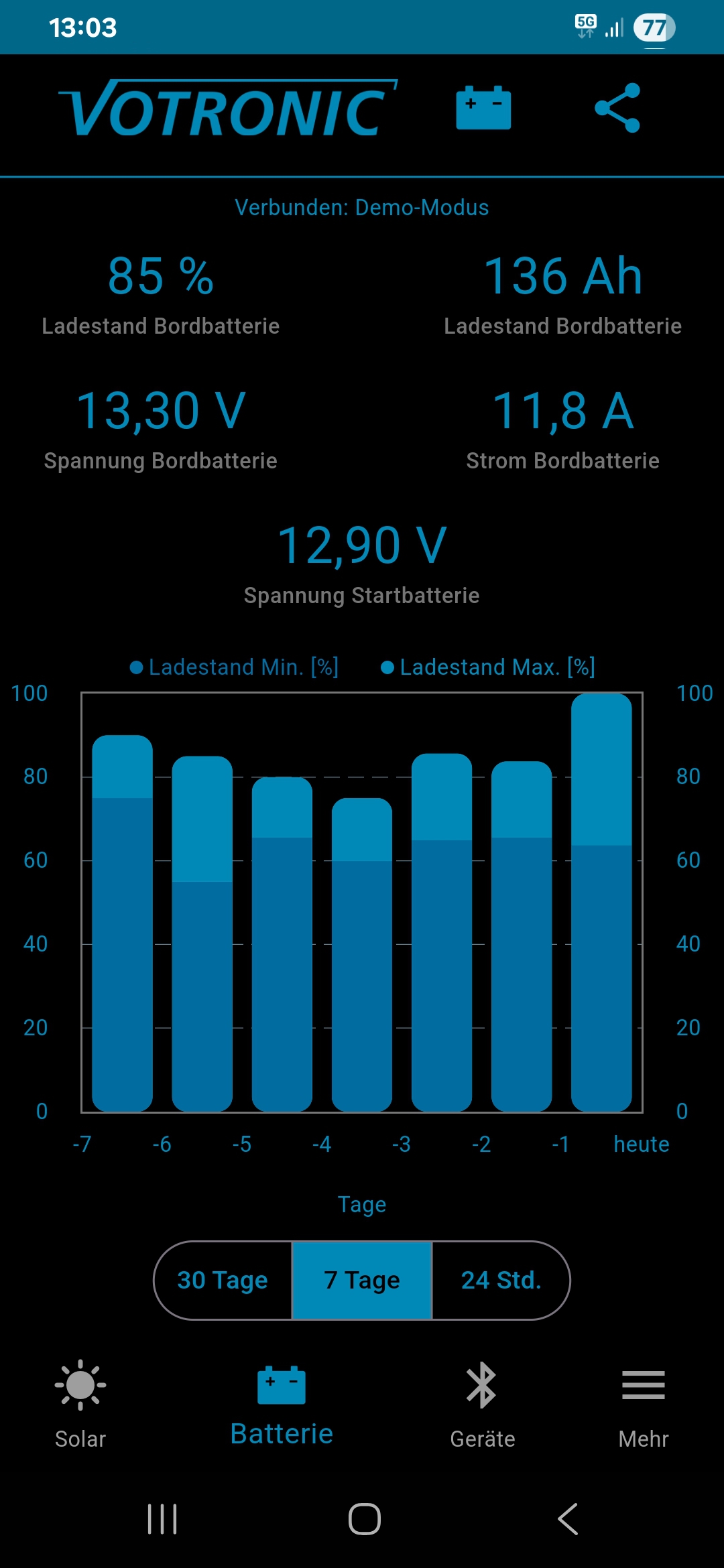

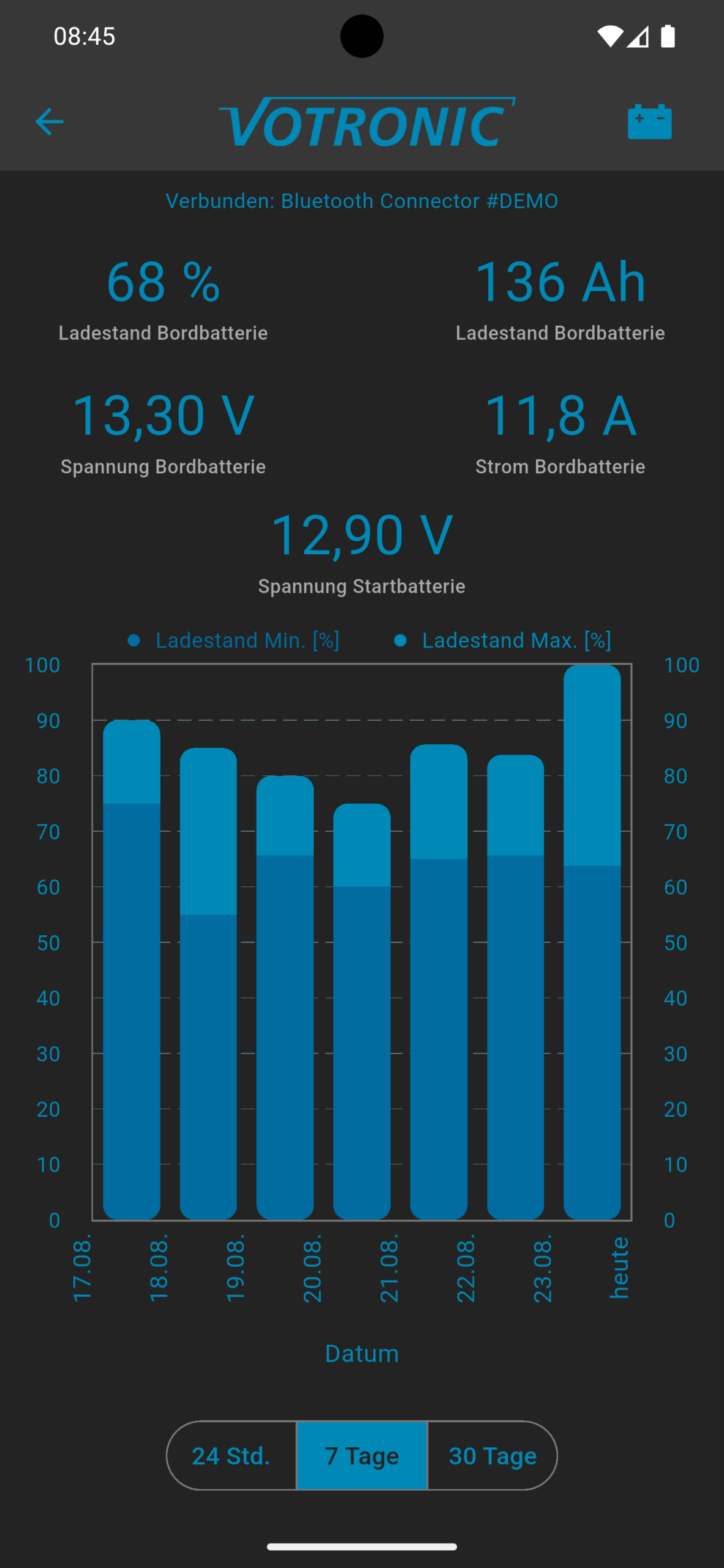

Batterie 7 Tage
(Dark-Mode)

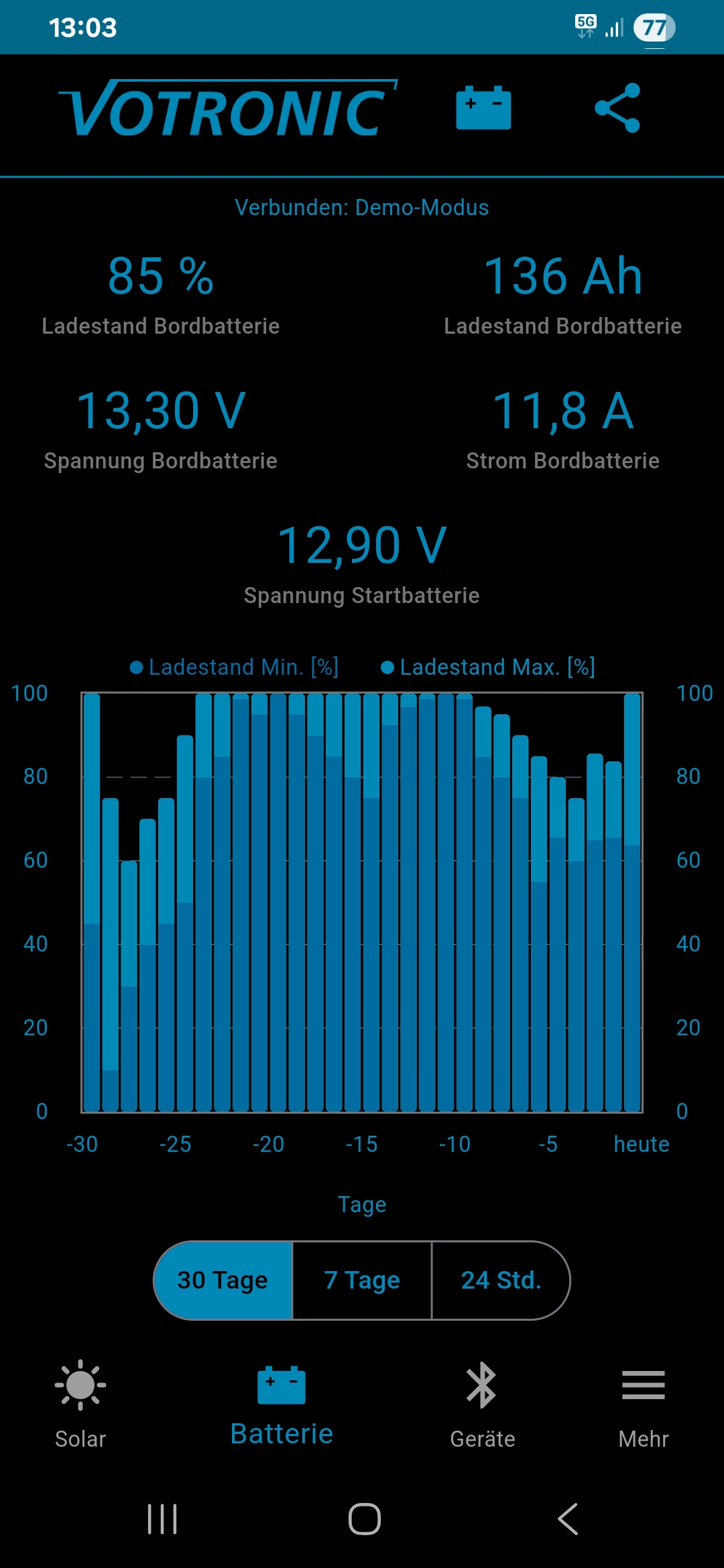

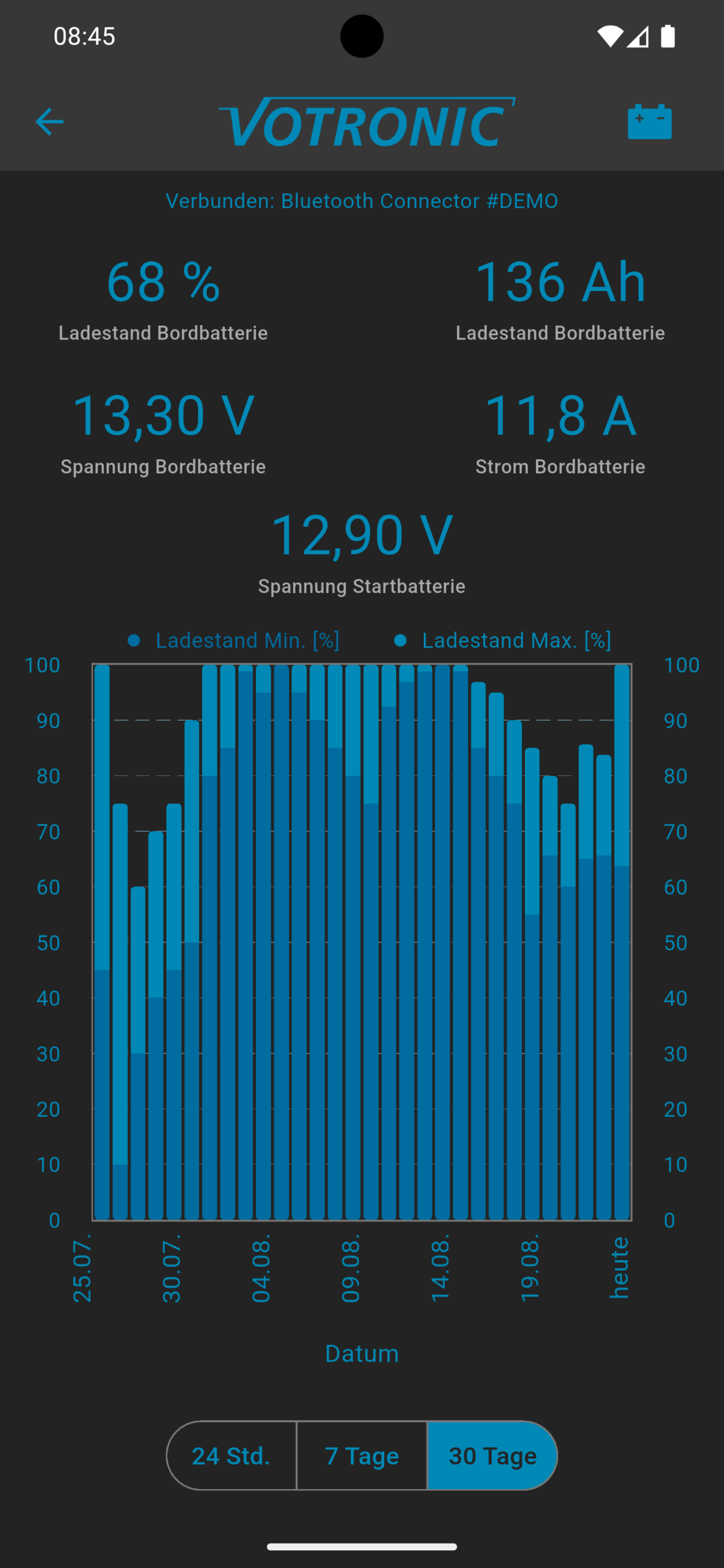

Batterie 30 Tage
(Dark-Mode)

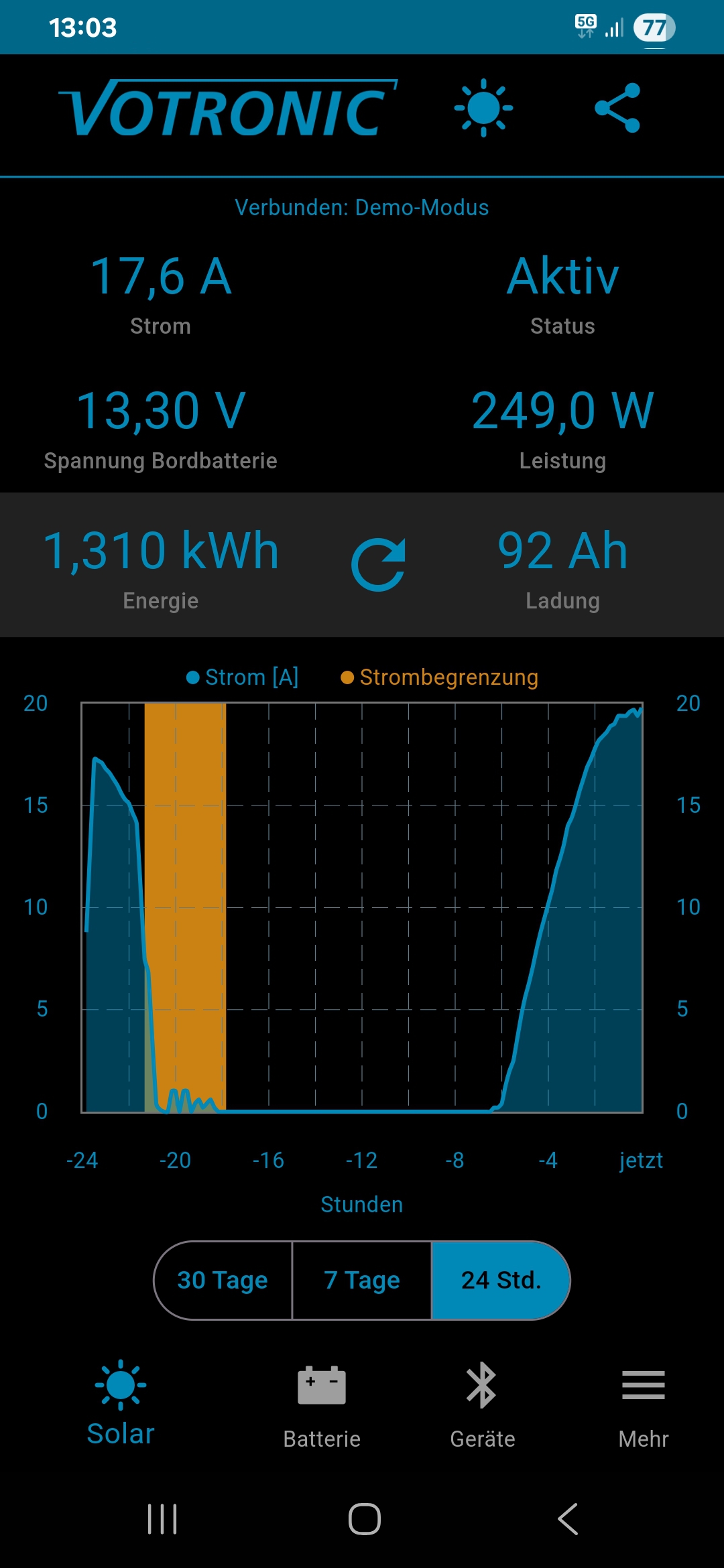

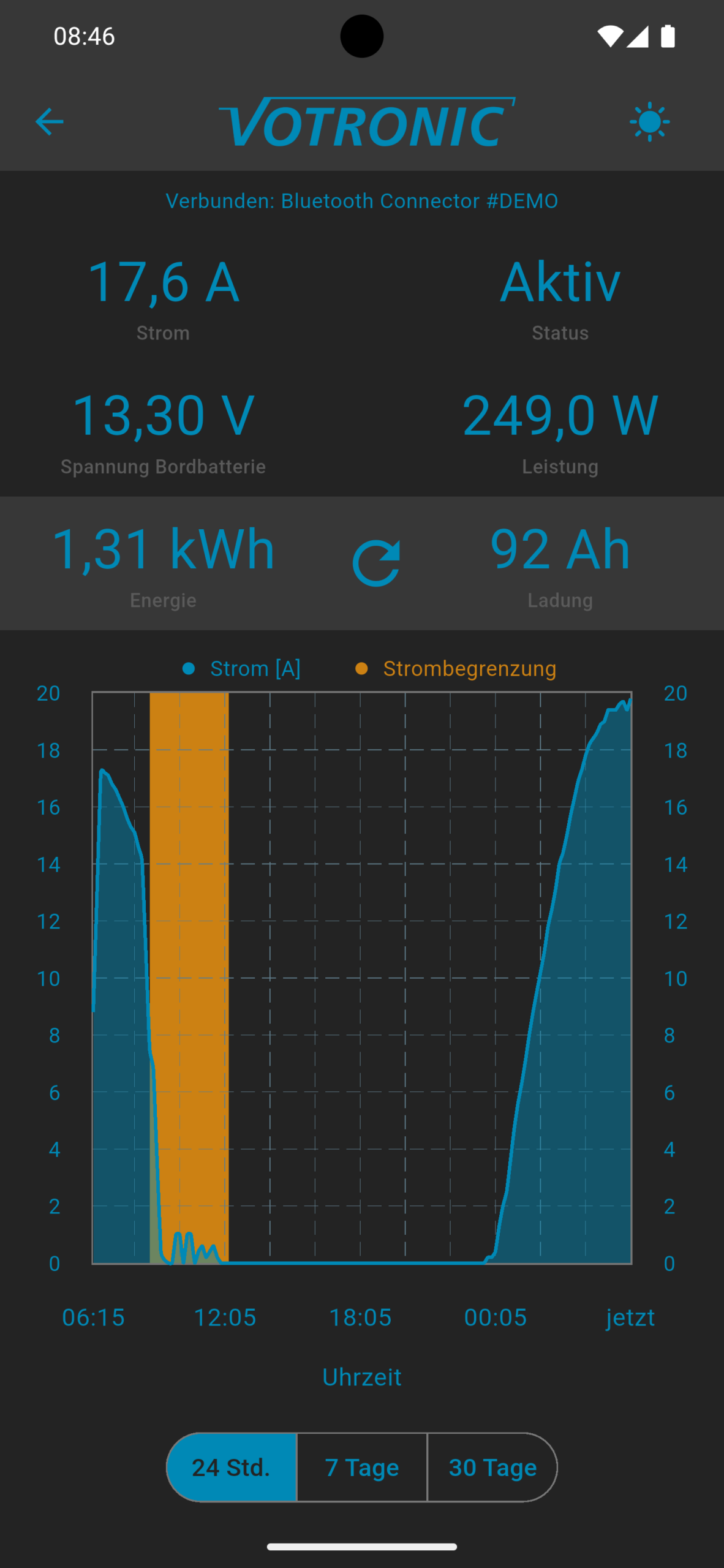

Solar 24 Std.
(Dark-Mode)

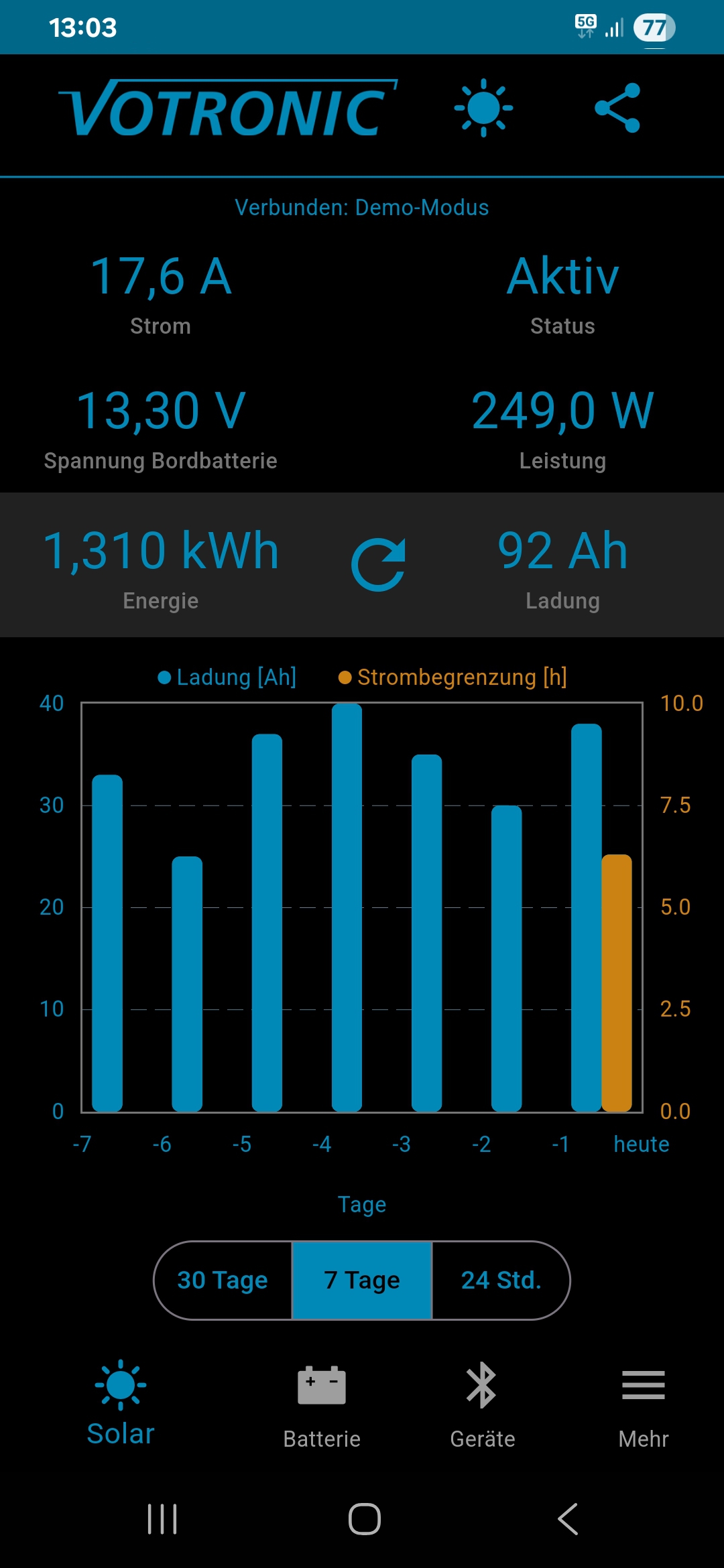

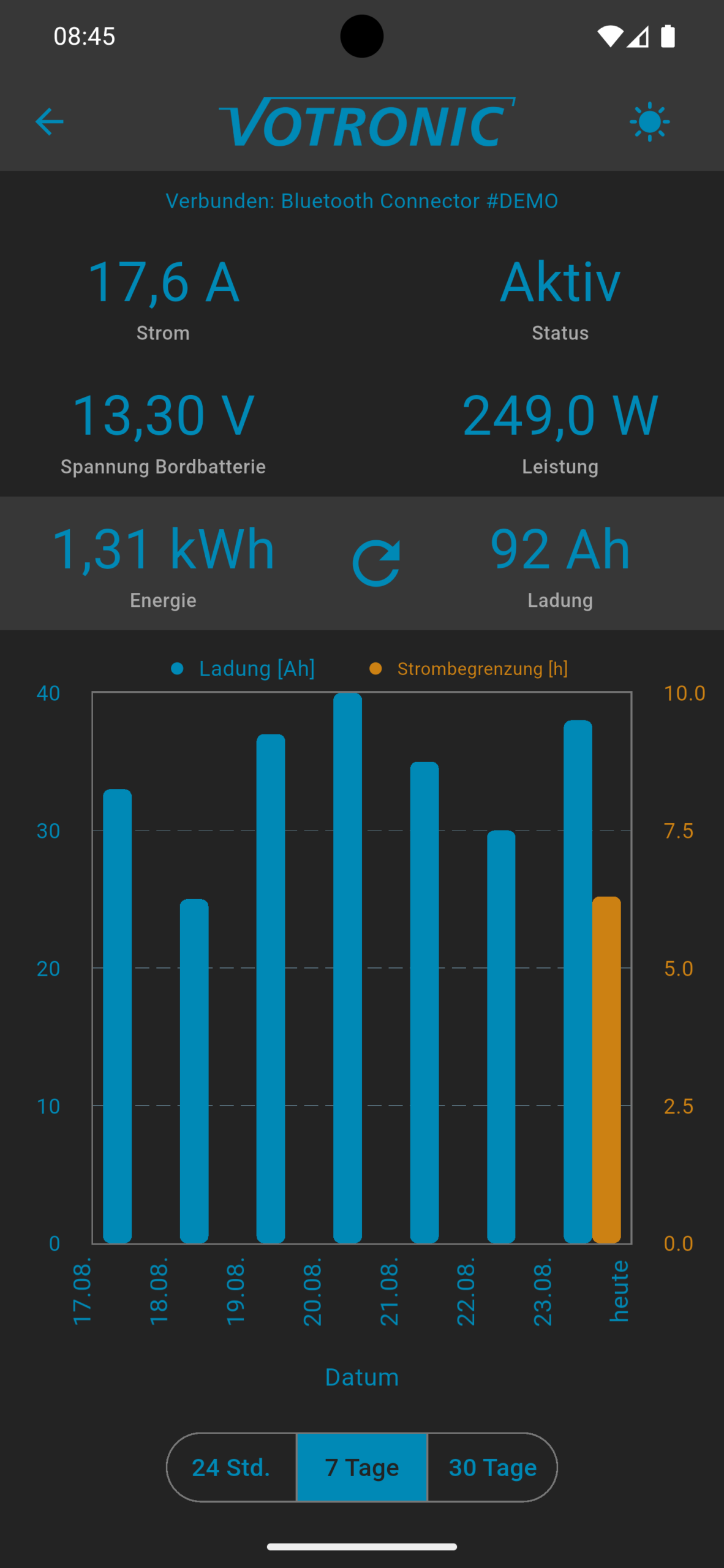

Solar 7 Tage
(Dark-Mode)

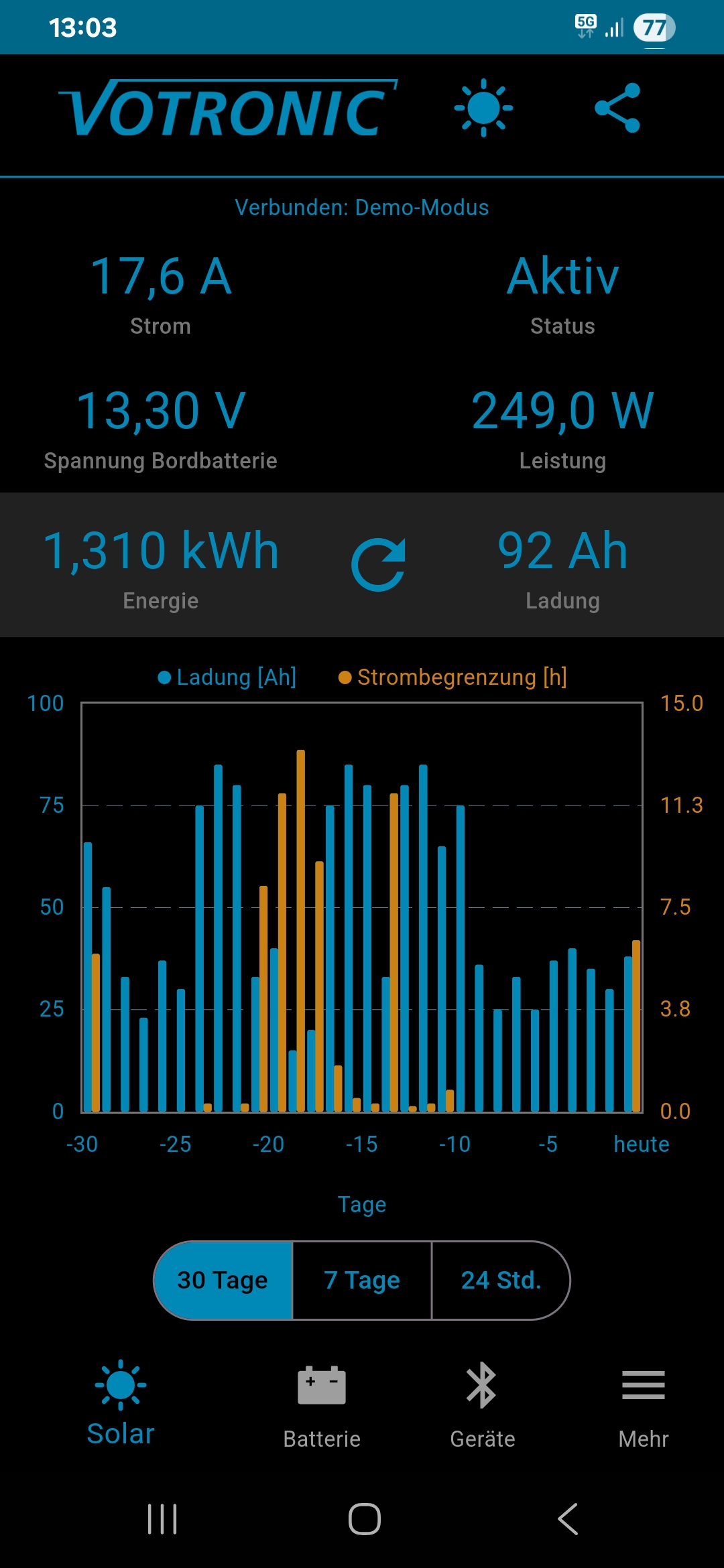

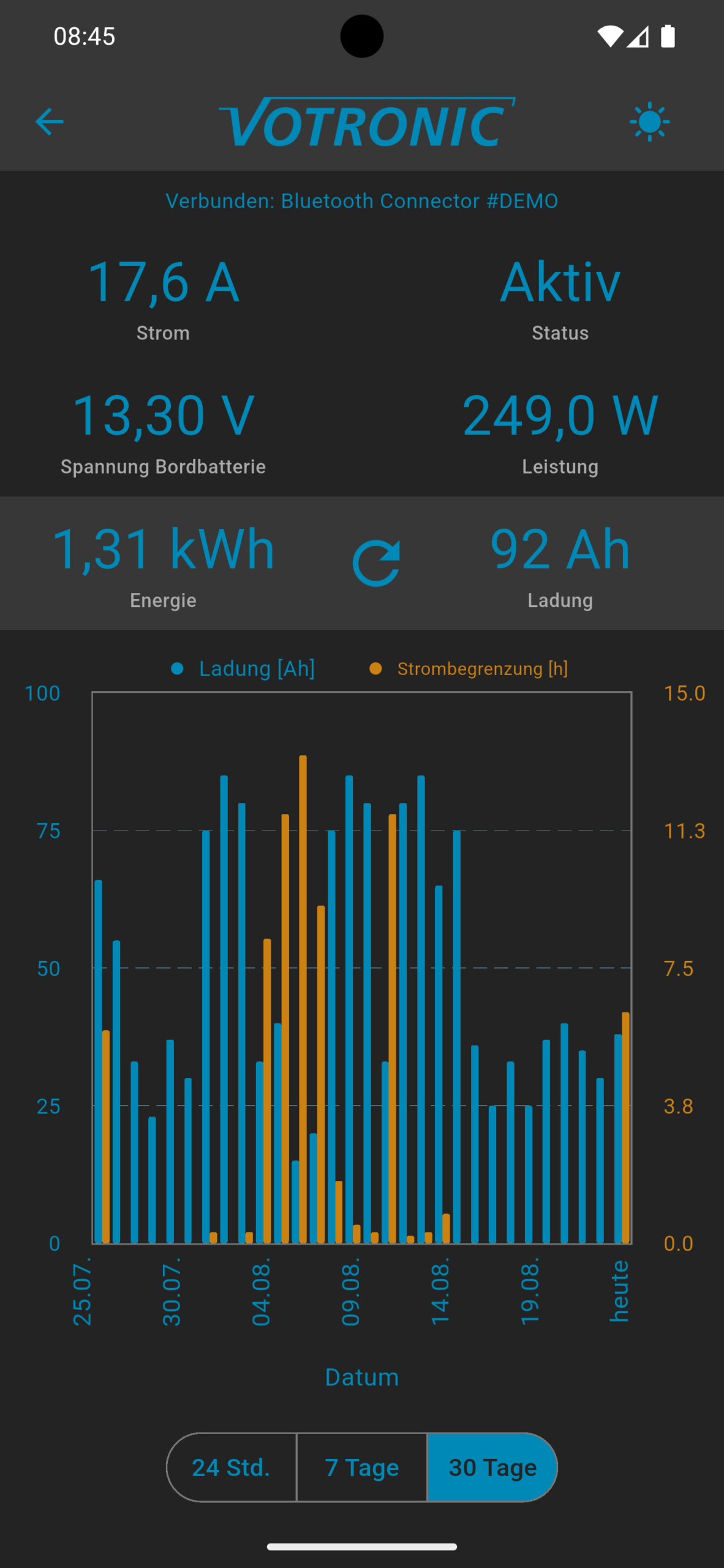

Solar 30 Tage
(Dark-Mode)

BLUETOOTH CONNECTOR S-BC

Mess- und Anzeigegeräte

Art.-Nr.

1430

Batterie-Nennspannung

12 und 24 V

Betriebsspannungsbereich

8...32 V

Stromaufnahme im Standby, typisch

0,3 mA

Stromaufnahme mit aktiver App, typisch

4 mA

Frequenzband

2.4 GHz ISM Band

Maximale Sendeleistung

max. +8 dBm

Maße (L x B x H)

75 x 47 x 24 mm

Gewicht

37 g

Bedienungsanleitung Bluetooth® Connector S-BC

geeignet für

LCD Solar Computer S

Zum Produkt

LCD Batterie Computer S

Zum Produkt

Solar-Laderegler

Zum Produkt

Kombi-Panel

Zum Produkt
