Mess- und Anzeigegeräte – LCD Energy Monitor CI

Intelligente Energie- Überwachung

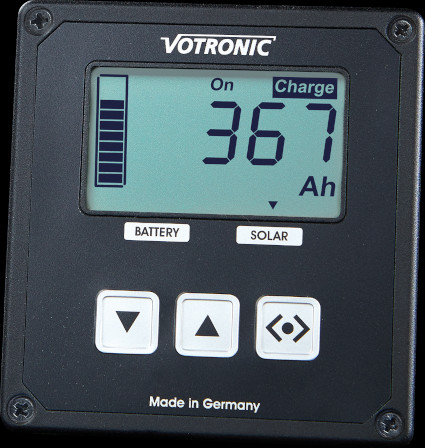

Der neue LCD Energy Monitor CI vereint erstmals Batterie- und Solar-Computer sowie Bluetooth-Schnittstelle in einem einzigen, leistungsfähigen Gerät. Damit ersetzt er gleich mehrere bisherige Einzelmodule und bietet eine kompakte, moderne Lösung für die umfassende Energiekontrolle in Reisemobilen, Einsatzfahrzeugen und anderen mobilen Anwendungen.

Home
/
LCD Energy Monitor CI

CI-BUS INTEGRATION

Dank der Integration in das VOTRONIC CI-Bus-System ist der LCD Energy Monitor CI vollständig kompatibel mit den Smart Shunt CI Varianten, den MPPT CI Solarreglern sowie dem Triple Charger-Solarregler. Das ermöglicht ein durchgängiges, intelligentes Zusammenspiel aller Systemkomponenten.

produkt-merkmale

Vereint Solarcomputer und Batteriecomputer
Integrierte Bluetooth Funktion
Kompatibel zu den VOTRONIC Solar-Reglern ab 2013 (SR, MPPT,
MPPT CI)
Kompatibel mit Smart-Shunt und Smart-Shunt CI
Große, übersichtliche Anzeige
Sehr einfach zu bedienen
Beleuchtetes, hervorragend ablesbares Display
Geringe Einbautiefe (nur 22 mm)
Sehr geringe Stromaufnahme
Jederzeit nachrüstbar
Optional: Aufbaugehäuse

KOMPATIBILITÄT

Ein besonderes Merkmal ist die Abwärtskompatibilität: Über die bewährte Modular-Schnittstelle lässt sich das Gerät nahtlos in bestehende Installationen integrieren – ideal für Upgrades bestehender Batterie oder Solarcomputer-Systeme. So kann z. B. ein vorhandenes Display durch den LCD Energy Monitor ersetzt werden, um zusätzlich Solardaten anzuzeigen, sobald ein kompatibler Solarregler vorhanden ist oder ergänzt wird.

Neben seiner Funktionsvielfalt überzeugt der LCD Energy Monitor CI auch optisch mit einem neuen, eleganten schwarzen Design und einem hellen, weiß beleuchteten Display, das jederzeit eine klare und kontrastreiche Anzeige bietet – selbst bei schwierigen Lichtverhältnissen.

FUNKTIONEN IM ÜBERBLICK

Batterie-Computer (Bordbatterie):

Anzeige des Ladezustands (SOC)
Restkapazität in Ah und %
Berechnete Restlaufzeit in Stunden
Lade- und Entladeströme in Ampere
Batteriespannung in Volt

Solar-Computer:

Anschlussmöglichkeit von bis zu vier Solarreglern
Anzeige der aktuellen Solarleistung und des Solarstroms
Übersicht der geladenen Kapazität und Energie

Weitere Funktionen:

Spannung der Starterbatterie
Integrierte 24-Stunden-Uhr
Programmierbarer Schaltausgang
Betrieb mit 12 V- und 24 V-Systemen
Bluetooth-Anbindung zur komfortablen Auswertung und Konfiguration via Smartphone-App

Der LCD Energy Monitor CI ist sowohl als Einzelgerät als auch im Set mit Smart Shunt CI erhältlich. Für eine rundum einfache Installation stehen zudem Kombipakete mit passenden Massebändern zur Verfügung.

LCD ENERGY MONITOR CI

LCD ENERGY MONITOR CI 100

LCD ENERGY MONITOR CI 200

LCD ENERGY MONITOR CI 400

Art.-Nr.

5800

5801

5802

5803

Batterie-Nennspannung Blei-Säure/Gel/AGM

12 V und 24 V Typen

Batterie-Nennspannung LiFePo4

12,8…13,2 V/25,6…26,4 V

Smart-Shunt CI (Nennstrom)

100 A, 200 A oder 400 A

100 A

200 A

400 A

Stromaufnahmen (Beleuchtung abschaltbar)

6mA…32mA

Batterie-Nennkapazität einstellbar

-

50Ah…6000Ah

Strombelastbarkeit Dauer/3 Min/kurz

-

± 100/150/450 A

± 200/300/900 A

± 400/600/1800 A

Maße Display (BxHxT)

80x85x24 mm

Einbaumaße (BxHxT)

66x72x22 mm

-

Maße Smart-Shunt CI (LxBxH)

-

136x35x33 mm

Gewicht Anzeige/Smart-Shunt CI

65 g

265 g / 65 g

Solar-Laderegler Kompatibilität

MPP CI Solar-Laderegler, VBCS Triple CI

Abwärtskompatibilität *

VOTRONIC Solarregler (ab 2015), Solar-Data Extender 3N1, Smart Shunt

* maximal ein abwärtskompatibles Gerät nutzbar: VOTRONIC Solarregler (ab 2015) oder Solar-Data Extender 3N1 oder Smart Shunt

Lieferumfang:
Art.-Nr. 5800: Anzeigeeinheit, Befestigungsschrauben, Anleitung
Art.-Nr. 5801, 5802, 5803: Anzeigeeinheit, Smart Shunt CI (100 A, 200 A oder 400A), Masseband, Befestigungsschrauben, Anleitung

Prüfzeichen: CE, E-Prüfung (EMV/Kfz-Richtlinie)

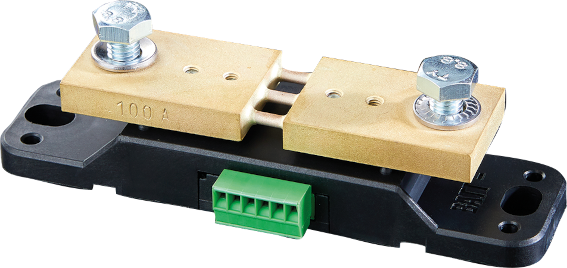

Die Installation des LCD Energy Monitors ist denkbar einfach: Der im Lieferumfang enthaltene (Set) aber auch separat erhältliche Präzisions-Messwiderstand (Smart Shunt CI) wird direkt am Minuspol der Bord-Batterie angeschlossen und über ein Kabel lediglich mit der Anzeige verbunden.
